长春亮丽光电可以提供多种材料的楔形窗口片，包括BK7、熔融石英、CaF2等，并可以根据要求定制所需尺寸。我们也提供多种标准尺寸的产品，并可以根据使用情况镀不同波长的增透膜。
材料选择：BK7材料，适用于可见到近红外波段，价格较低，性能稳定。
熔融石英材料，适用于深紫外到近红外波段，热膨胀系数比较低，可用在紫外或者大功率应用场合。
CaF2材料，适用于身在外到中红外波段，可以在0.13um~10um范围内有很好的透过率。
镀膜选择：材料未镀膜前的单面反射率一般在4%左右，镀膜后单面反射率大约为0.25%。
| 标准规格 |
BK7楔形窗口
|
熔融石英楔形窗口
|
CaF2楔形窗口
|
|
使用波段
|
350-2000nm
|
185-2100nm
|
180-8000nm
|
|
尺寸公差
|
+0.0，-0.1mm
|
+0.0，-0.1mm
|
+0.0，-0.2mm
|
|
厚度公差
|
+/-0.1mm
|
+/-0.1mm
|
+/-0.1mm
|
|
有效口径
|
>85%
|
>85%
|
>85%
|
|
光洁度
|
60/40（Standard）
20/10（High Precision）
|
60/40（Standard）
20/10（High Precision）
|
60/40（Standard）
|
|
波前畸变
|
λ/ 4(Standard)
λ/10（High Precision）per 25mm@633nm
|
λ/ 4(Standard)
λ/10（High Precision）per 25mm@633nm
|
λ@633nm
|
|
倒角
|
<0.25mm*45°
|
<0.25mm*45°
|
<0.25mm*45°
|
|
镀膜
|
根据客户要求定制
|
||
|
型号
|
尺寸
|
厚度
|

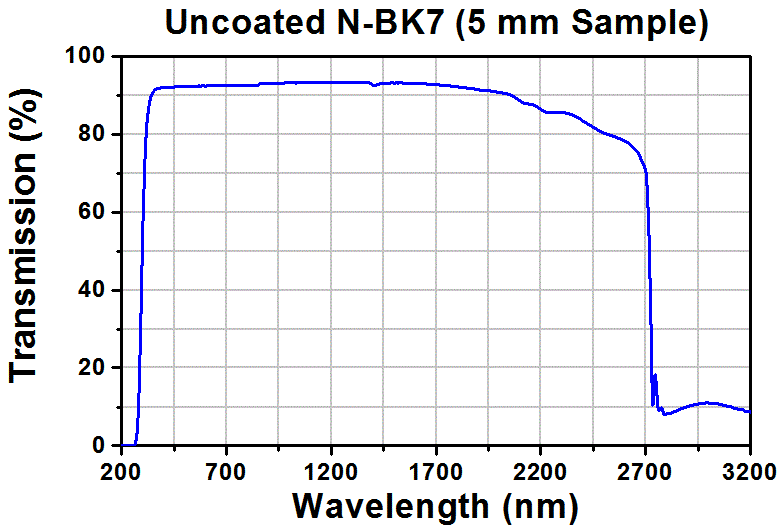

未镀膜基片曲线
|
|
LLBK7NE105-T3
|
12.7
|
3.0
|
 |
|
LLBK7NE110-T3
|
25.4
|
3.0
|
|
|
LLBK7NE105-T6
|
12.7
|
6.0
|
|
|
LLBK7NE110-T6
|
25.4
|
6.0
|
|
型号
|
尺寸
|
厚度
|

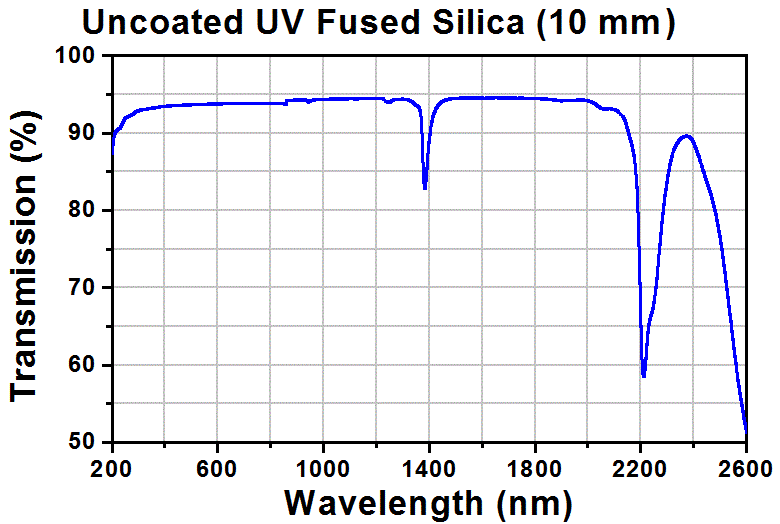

未镀膜基片曲线
|
JGS1NE205-T3 |
12.7
|
3.0
|
 |
JGS1NE210-T3 |
25.4
|
3.0
|
|
JGS1NE205-T6 |
12.7
|
6.0
|
|
JGS1
NE210-T6
|
25.4
|
6.0
|
|
型号
|
尺寸
|
厚度
|

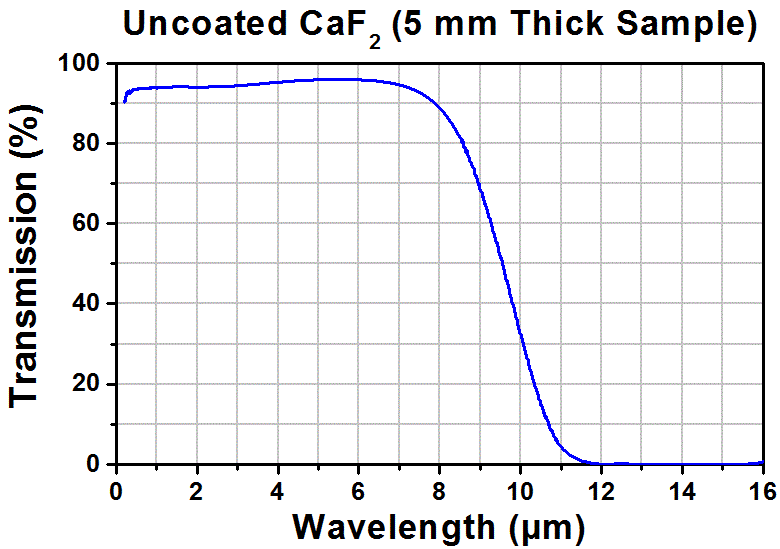

未镀膜基片曲线
|
CaF2NE305-T3 |
12.7
|
3.0
|
 |
CaF2NE310-T3 |
25.4
|
3.0
|
