高速红外光电二极管

LLGSHWTC-800-1700

1 采用进口滨松公司红外光电二极管

2 二极管类型：InGaAs

3 波长响应范围：800nm~1750nm

4 最高响应频率：1GHz

5 输出电压范围：0V-12V（供电电压为12V时）

6 探测器内部的输出阻抗为1M欧姆，用户若需要获得合适的响应速度，必须在输出端并联合适的电阻。探测器若要发挥最大的响应频率，其输出端必须并联50欧姆-100欧姆的电阻（一般可以并联50欧姆端子，带宽大于等于300MHz的示波器自身也带有50欧姆阻抗选择）。输出端并联的电阻越小，就要求入射的光信号的峰值功率越高，否则其输出电压会越低，用户需要在带宽和电压之间找一个平衡点。一般来说，探测脉宽为几百纳秒、皮秒或者飞秒激光脉冲，探测器的输出端需要并联50欧姆-100欧姆电阻；若探测器500us到500ns激光脉冲，探测器输出需要并联1k-10k欧姆的电阻；若探测几百ms-500us的激光脉冲，探测器输出端需要并联10k-100k欧姆的电阻；若探测大于500ms或者连续激光，探测器输出端无需并联电阻，不过若输出电压偏高，或者为消除自然光的影响，可以适当并联100k电阻或者电位器，一则可以降低外界噪声，二则可以限制输出电压的幅度。

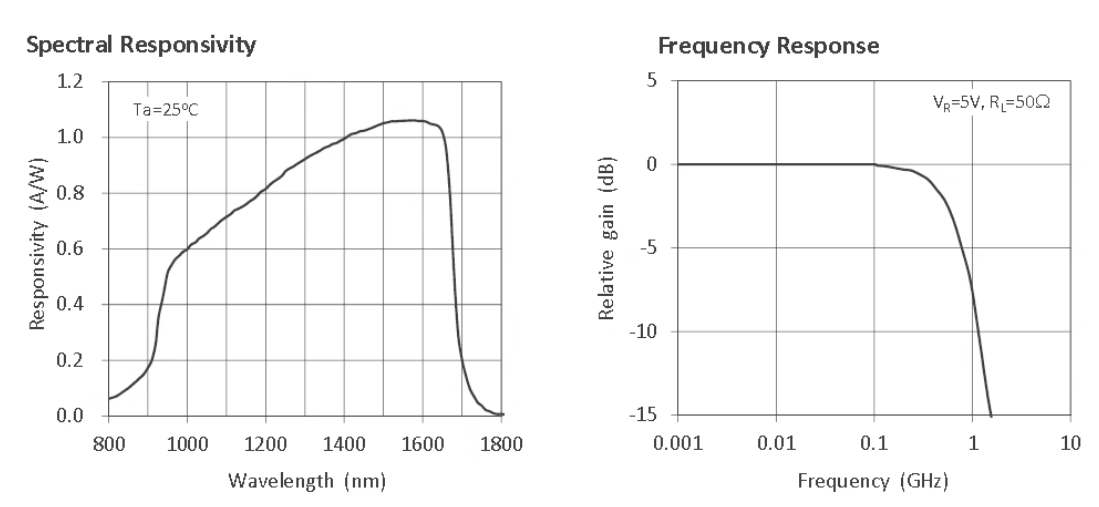

带宽与响应速度，并联电阻与电压的关系，可以参考上面图片上的的英文介绍。

      注：可定制带放大的探测器，分为两种：A 射频放大 （1MHz-100MHz）； B 微弱信号放大，增益可调

7 有效感光直径：300um

8 供电电压：5V-12V

9 默认为自由空间光进入探头的探测方式；若用户需要，可在探头前面粘贴FC法兰，以便用户直接用FC光纤头接入探测器。
