高速电动快门光学快门光路阻挡器

GSKM-10ms

高速光学电动快门

1 快门通光口径为8mm

2 快门最短打开时间<10ms

 3 快门开关最高频率为50Hz，建议最高开关频率为30Hz

4 快门所承受的最高（激）光功率为200mW，最高功率密度为1W/cm^2

5 快门可以由用户直接电压控制，加载3V-5V电压、电流大于50mA即可，加正向电压快门打开，不加电压或加反向电压快门关闭

6 配备多功能快门驱动电路，电路带外壳，带液晶显示、标准9针串口接口、BNC母座

7 驱动电路板供电为9V-12V直流电压，电流大于200mA即可，标配为9V直流电源

8 驱动板可通过9针标准串口与计算机连接，或者通过TTL电平的串口针脚与单片机、ARM、DSP、CPLD或FPGA等逻辑电路连接

9 驱动板的所有设置均通过串口命令设置

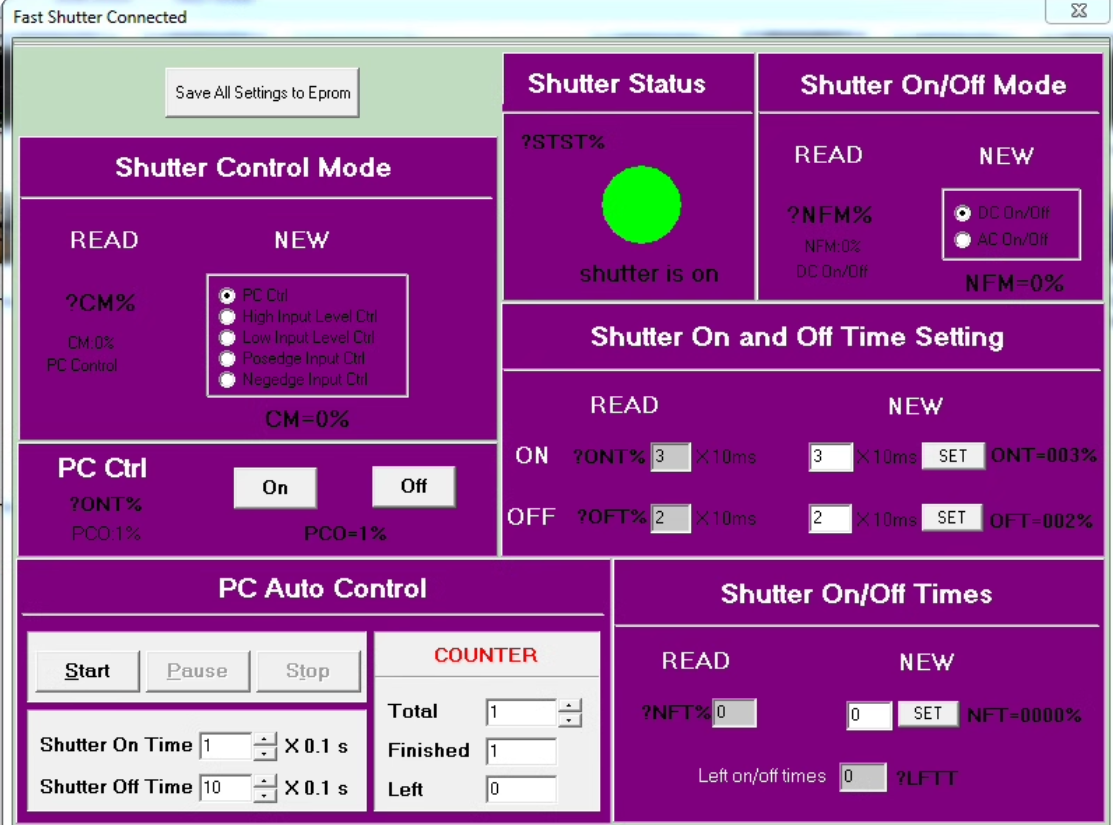

10 配有上位机控制软件，软件界面集成所有串口命令，方便用户设置直接设置驱动板参数并获得相关参数信息，软件源码开放给用户

11 驱动板上的BNC母座用于输入控制信号，通过串口命令，可设置驱动板响应此输入信号的高电平、低电平、上升沿或者下降沿

12 快门外壳尺寸为41mmX41mmX15mm，固定用的螺丝大小为M4

13 控制电路板的外壳尺寸为110mmX85mmX41mm
