四象限光电探测器/光斑位置探测器/二维光电探测器模块

LLSXX-W

一 四象限探测器

        尺寸为40mm（长）X40mm（宽）X15mm（厚），感光口径为10mm，入光口上带螺纹，内螺纹大小为M12。探测器的U型圈下侧有4.5的通孔，可以用此孔固定探测器。

     四象限探测器的引线的末端接头（引线长度约为1.5m），接口为5P端子（2.54mm间距）。

二 采集驱动电路板

    板子尺寸为68mm（长）X45mm（宽）X20mm（高），包含输入5P端子接口，RS232通信和供电插针（供4针）。

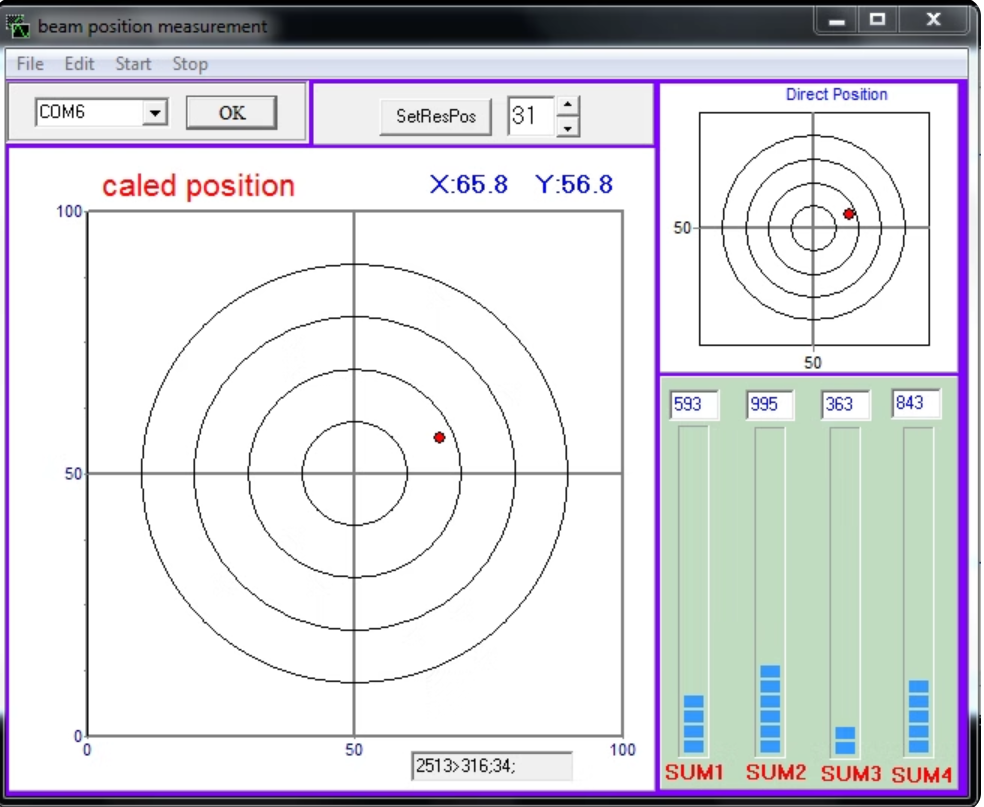

三 RS232串口通信及命令

   RS232串口通信的电平为TTL或者3.3V电平，用户可以用单片机、DSP等逻辑芯片的IO按照串口协议与之通信，也可以通过USB转RS232（TTL电平）模块用PC机与之通信，但不能用PC机自带的RS232端口或者USB转RS232（标准串口电平）模块或者电缆线与之通信（因为电压不匹配）。

此RS232串口的波特率：115200，

                位数：8

              停止位：1

              校验码：N

 具体命令请查看附带的文本文档。

四 工作原理

       请查阅附带的文本文档。
