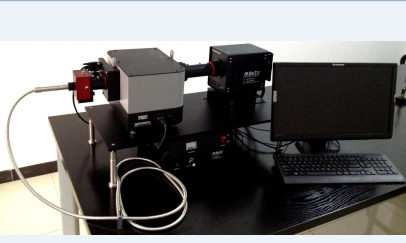

可调单色光源

LLX系列波长可调单色光源由氘灯、溴钨灯或氙灯光源等搭配单色仪

，配合滤光片轮等周边附件，组合而成的可调光源系统。

主要特点：

源稳定性好，电流纹波系数：＜2％，恒流精度：＜1％，恒功精度：＜3％；

集成度高，系统整合在一块光学平板上，光路稳定且便于运输；

光路经过优化，达到大的光输出效率；

输出带宽连续可调，0.1-30nm（依据不同刻线数光栅）；

软件可实现波长选择、光栅选择和滤光片轮控制，全自动提供全光谱单色光，

设置起始波长，终止波长，步长间隔，延迟时间等，点击运行即可，

配合电化学工作站等，方便测试ipce和IV等；

复合光源选择指南

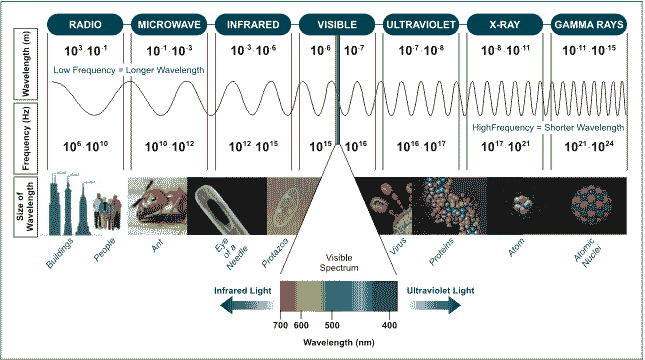

    光源指能发出一定波长范围的电磁波（包括可见光与紫外线、红外线和X光线等不可见光）

的物体。通常指能发出可见光的发光体。凡物体自身能发光者，称做光源，又称发光体，如太阳、

恒星、灯以及燃烧着的物质等都是。但像月亮表面、桌面等依靠它们反射外来光才能使人们看到它们，

这样的反射物体不能称为光源。

在我们的日常生活中离不开可见光的光源，可见光以及不可见光的光源还被广泛地应用到工农业，

医学和国防现代化等方面。

  可见光光源常用于日常照明或显示信号；不可见光光源通常用于医疗、通信、夜间照相等特殊用途。

对光源光谱的研究，还可分析发光物质的结构和成分。

  光源主要分为：热辐射光源，例如，太阳、白炽灯；气体放电光源，例如，炭精灯、水银灯、荧光灯等。

    激光器是一种新型光源，具有发射方向集中、亮度高、相干性优越和单色性好等特点。

◆ 氙灯：200-2500nm（250-1800nm）

   ◇具有很高的辐射度，色温高达6000K

   ◇发光区域小，容易用来做准直光束

   ◇光谱覆盖范围宽

   ◇背反射镜设计结构，可提升50%以上的光使用效率

   ◇紫外波段输出能量高，适合用来做激发光源

   ◇能用来模拟太阳光谱

◆ 氘灯：200-400nm

   ◇非常高效的紫外光源

   ◇紫外波段内光谱平滑

   ◇具有多条特征谱峰，可用来作为波长校准光源

◆ 溴钨灯：250-2700nm（300-2500nm）

   ◇具有很高的输出稳定度

   ◇光谱覆盖范围宽

   ◇背反射镜设计结构，可提升50%以上的光使用效率

   ◇全谱范围内光谱连续且平滑

   ◇可用来标定成为标准白光光源

◆ 红外光源：1-16μm

   ◇光谱覆盖范围宽   ◇使用寿命长

◆ 其它光源：

   ◇低压汞灯光源：拥有多个特征峰，用于光谱仪器波长校正，或者用作紫外激发光源

   ◇光谱辐射度标准光源：用于光谱仪器系统响应校正

   ◇太阳光模拟器：用于模拟太阳光

   ◇复合光源：根据光谱覆盖的需要，由两个灯经过光路优化复合而成，也可根据客户需要进行两个以上的灯泡复合光路设计，详情请咨询销售工程师。

● 光源的关键性能指标

◆ 光谱范围

选择光源时，特别是在光谱应用中，光谱范围是考虑因素。同时，需要注意的是，要选择的光源，尽可能在需要的光谱范围内具有较高的光输出效率，在不需要的光谱范围内具有较低的光输出效率，因为不需要的那部分光谱会引起杂散光的问题。

    另外，如果是做透射、反射/吸收光谱，需要特别注意的是，必须选择在测量范围内光谱曲线平滑的光谱。比如，在做800-1100nm光谱范围内的反射光谱时，单就光谱范围而言，有氙灯（200-2500nm）和溴钨灯（250-2700nm）符合要求，但从实际测量角度来看，由于氙灯在这个范围内具有较多的尖锐的光谱峰，会造成测量的不准确，因而要选择谱线平滑的溴钨灯来进行测量。

◆ 辐射功率

  通常选择光源功率时需要考虑实际使用条件下的辐射功率，这不仅有输出功率的因素，同时还有发光区域大小、收光效率等方面的影响。比如，在不考虑收光效率等因素的影响条件下，比较75W氙灯和150W氙灯在相同的空间位置上能够产生的辐射功率，75W氙灯是150W氙灯的2.7倍，这是由于虽然前者输出功率只有后者的一半，但后者的发光区域（弧光）是前者的8.8倍，因而在相同的空间位置上的功率密度反而小。

  因此在选择光源时，不仅要考虑光源输出功率，还要考虑其它因素，特别是光斑大小引起的辐射功率密度的影响，通常我们可以通过选择适当的收光系统来提高光的收集效率。

  光谱辐射度的单位通常是：W m-3 Sr-1nm-1，或W m-2 nm-1，差异的部分实际是收光的立体角度（如图），它与收光系统（如透镜）的相对孔径数对应，被称为收光系数。

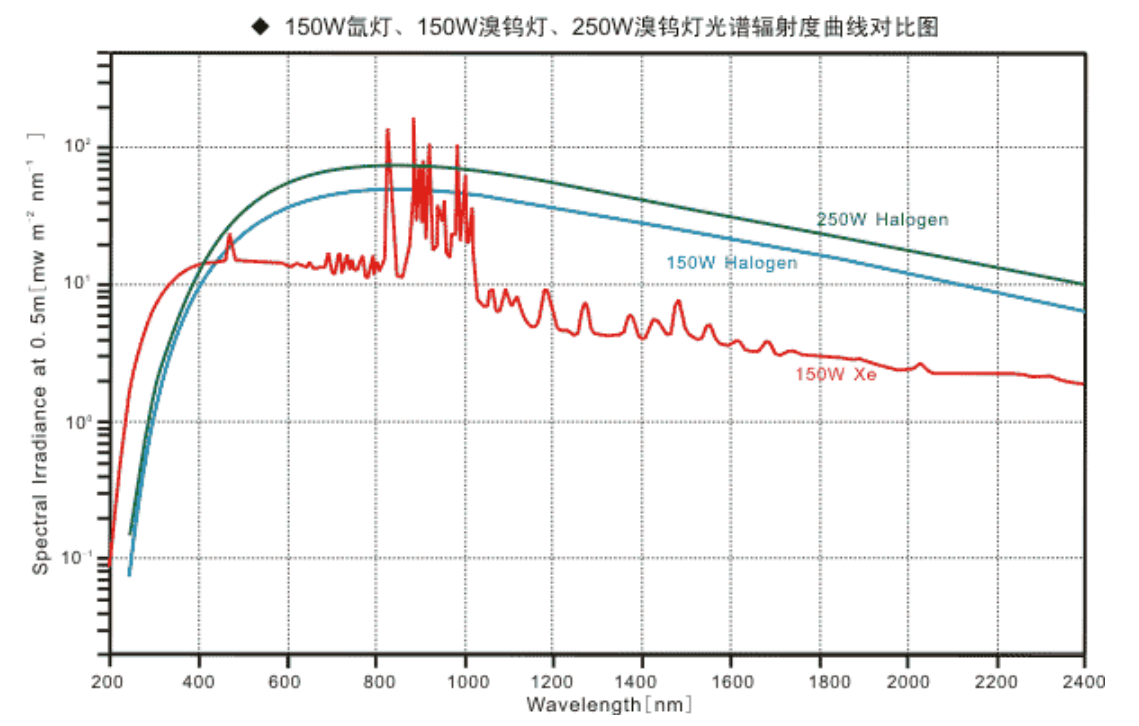

不同类型光源的光谱辐射度曲线

◆ 输出总功率

在大多数辐射区域面积较大的应用中，输出总功率更为重要。

◆ 发光区域尺寸和形状

对光源发光区域的尺寸和形状进行选择，是为了得到与目标区域更匹配的的光斑形状，从而提高光源的实际使用效率。比如，长条形的光斑更适合于光谱仪的狭缝设计。

◆ 光源均匀性和稳定性

对于某些光学测量，需要用到较高的空间均匀性和时间稳定性，这时就需要进行特殊的光学设计和电源设计。比如太阳能电池的特性测量等。

通常来说，溴钨灯的光源稳定性要优于氙灯等弧光放电类型的光源。

◆ 太阳光模拟器的主要特性及指标参数

太阳光模拟器是用来模拟太阳光的光源，具有较高的太阳光谱匹配度、空间均匀性以及时间稳定性。

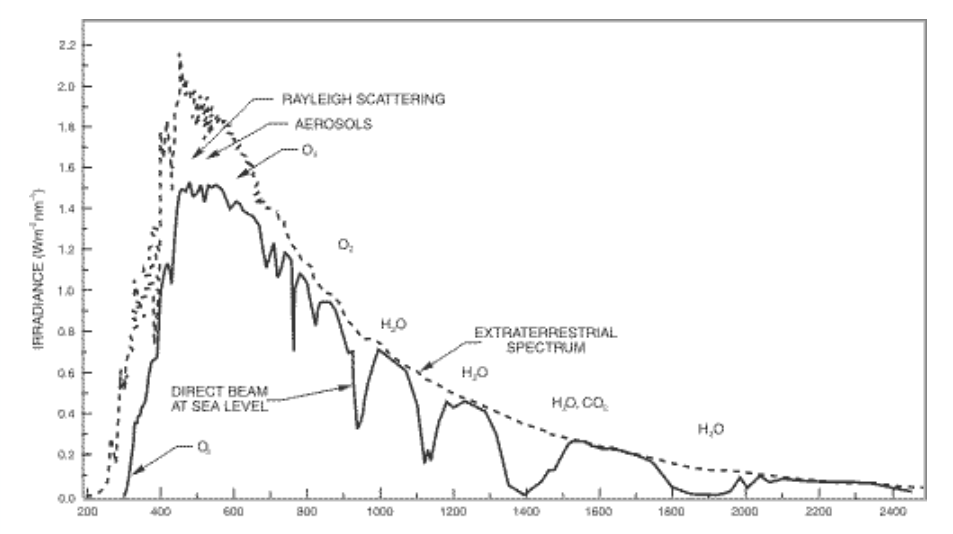

标准太阳光谱和穿透大气层到达地球表面的太阳光谱如下：

据相关标准规定，约1000W/m2（@AM1.5G滤光片）的光功率密度被称为一个太阳常数。

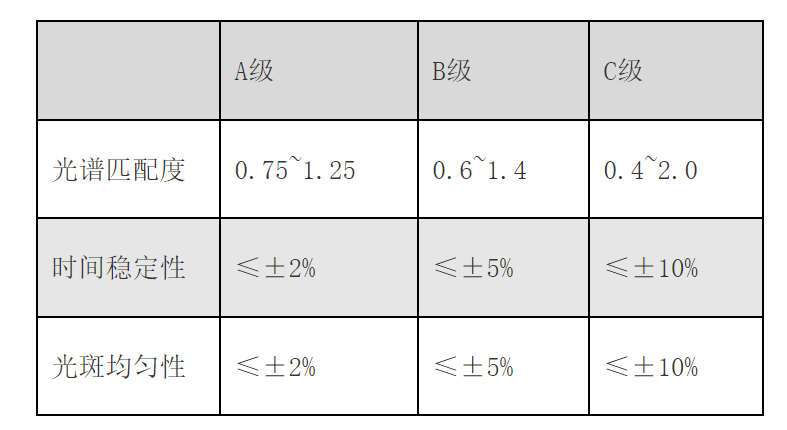

太阳光模拟器的不同级别对应的光谱匹配度、时间稳定性和光斑均匀性，如下表（根据IEC60904-9规定）：

应用软件：

操作系统：WindowsXP/Window2000/Windows98

硬件要求：内存128MB以上，CPU500M以上。

可连接数据采集器和多款锁相放大器进行光谱扫描。

开机自动定位，定位位置用户根据需求设定

多种保存文件格式(.tee/.bmp/.jpg/.xls/.txt等)

谱线显示放大、缩小、即时打印

频域、时域双重扫描功能

多光栅切换位置设定和扫描过程的多光栅自动切换

滤光片切换位置设定扫描过程的滤光片自动切换

选配六档滤光片轮，氙灯光源必配。

滤光片轮为光谱仪系列配套产品，可用于消除多级光谱，与我公司生产的系列单色仪/光谱仪配套使用，

在启用状态可自动归零定位，实现扫描过程中的滤光片自动更换，在非启用状态可手动控制。

该滤光片轮安装3块长波通滤光片，档为空，不安装任何滤光片，第二到第四档标准配置滤光片材料分别为ZJB320, CB535, HWB850，使用范围185-1800nm，第五和六档为预留滤光片孔，可以安装任何滤光片。

重量：0.7kg
